| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | ISOCHI |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | ISC118 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้มาตรฐานหรือตามความต้องการของลูกค้า |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, , แอล/ซี |
| สามารถในการผลิต: | 4 ชุดต่อเดือน |
| หมายเลขรุ่น:: | ISC118 | ขนาดเครื่อง:: | 1710*2100*1605 มม. |
|---|---|---|---|
| X, Y, Z แกนจังหวะ:: | 560 มม.* 700 มม. * 40 มม | อุณหภูมิ:: | 22 ± 2 ℃ / 45% -65% |
| แหล่งจ่ายไฟ:: | 3PH-AC380V+PE,50/60HZ 15KVA | เสียงรบกวน:: | ≤75dBA |
| ความกดอากาศ:: | 6.5-7.5บาร์ | การตรวจจับเครื่องมือที่เสียหาย:: | เครื่องตรวจจับเครื่องมือเลเซอร์ |
| น้ำหนักเครื่อง:: | 4000กก | ระบบการวัดแกน X, Y:: | นำเข้าสเกลเชิงเส้นแบบปิด |
| เน้น: | อุปกรณ์เจาะ PCB,เครื่องเจาะแม่นยําสูง |
||
ข้อมูลสินค้า:
| จํานวนสปินด์ | 1 |
| ขนาดเครื่อง | 1710*2100*1605 มม. |
| เส้น X,Y,Z | 560mm*700mm*40mm |
| X,Y-axis Drive การขับเคลื่อน | มอเตอร์เซอร์โวแรงสูงนําเข้า ((ความเร็วการส่งที่รับประกัน) |
| การขับขี่แกน Z | เครื่องยนต์เซอร์โวโมเตอร์ที่นําเข้า |
| อัตราการให้อาหารแกน X,Y | 60m/min |
| อัตราการอาหารแกน Z | 30m/min |
| พื้นที่ทํางานสูงสุด | 560mm*700mm |
| กว้างเจาะ | Φ0.2mm-Φ6.35mm |
| ความแม่นยําของการเจาะ | ± 0.025 มม |
| ความแม่นยําในการตั้งตําแหน่ง | ± 0.004 มม |
| ซ้ําความแม่นยําในการตั้งตําแหน่ง | ± 0.0025 มม. |
| ความเร็วของสปินด์ | 160-180krpm ABL / Westwind ((ไม่จําเป็น) |
| ความเร็วในการเจาะสูงสุด | 480-550หลุม/นาที |
| วิธีการปรับปรุงความเย็นด้วยสปินด์ | การเย็นด้วยน้ํา |
หมายเหตุ:
ความเร็วการเจาะขึ้นอยู่กับความหนาของแผ่น, จํานวนแผ่นและขนาดรู.และความเร็วการเจาะมากกว่า 510 หลุม/นาที.
บริการของเรา:
สภาพการทํางาน:
| พลังงาน: | 3PH 15KVA |
| อุณหภูมิ: | 22±2°C/45%-65% |
| ความดันอากาศ: | 6.5-7.5bar |
คําอธิบาย:

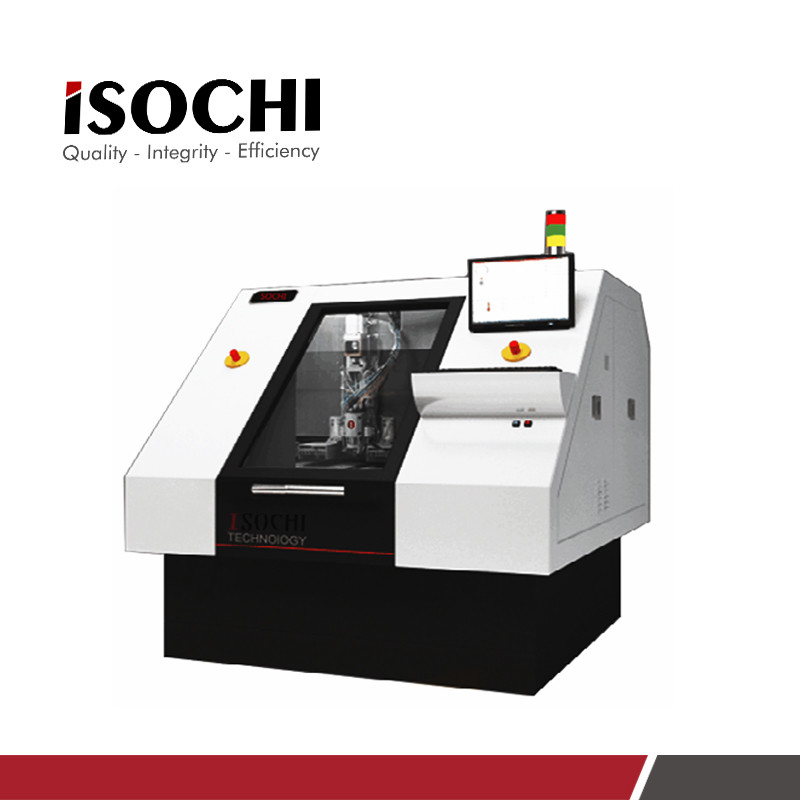

เครื่องเจาะพีซีบีที่กําหนดเองและรุ่นใหม่
ระบบ QIC: ปฏิบัติการสลับเท้าแรงดันขนาดใหญ่และขนาดเล็ก เพื่อรับรองความแม่นยําของบอร์ด PCB ขนาดเล็ก
การติดต่อไฟฟ้า CBDT อัตโนมัติการตรวจพบเครื่องมือแตกฟังก์ชันคือการตอบสนองในเวลาที่ถูกต้องและหลุมสามารถ
ใช้ในการติดตามการล่มสลายขอบ สามารถใช้เป็นฟังก์ชันการเจาะเร็ว
การปรับปรุงสปินด์:
ABL/WESTWIND 160-180KTDM สปินด์ลอยในอากาศความเร็วสูงสําหรับการแปรรูปรูเล็กขนาด 100μm ที่มั่นคง
การแปรรูปรูและสล็อตที่ดี
ระบบขับ:
มอเตอร์อัตราการทํางานสูงและแรงปัดสูงที่นําเข้า เพื่อให้ความเร็วในการส่งเร็ว
ระบบส่ง:
Japan NSK สกรูนําความแม่นยําสูง (รวดเร็ว, เงียบ)
เร็กซ์โรธเยอรมัน P-ความละเอียดเส้นทาง guideway ((ความละเอียดสูง,ยาวนาน)
การเลือกสื่อเครื่องมือ
ห้องเก็บเครื่องมือด้านบน:
ความจุ 220 / pcs / แกน สามารถบรรลุเครื่องมือขนาดเต็มโดยไม่ต้องคอ
ใช้แผ่นบนและล่าง อย่าหมุนเครื่องมือเปลี่ยน
