| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | ISOCHI |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | ISCR418 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้มาตรฐานหรือตามความต้องการของลูกค้า |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, , แอล/ซี |
| สามารถในการผลิต: | 4 ชุดต่อเดือน |
| หมายเลขรุ่น:: | ISCR418 | ขนาดเครื่อง:: | 3300x2000x1680มม |
|---|---|---|---|
| X, Y, Z แกนจังหวะ:: | 560 มม.* 700 มม. * 40 มม | อุณหภูมิ:: | 20 ± 2 ℃ / 45% -65% |
| แหล่งจ่ายไฟ:: | 3PH-AC380V+N+PE,50เฮิร์ต | ความกดอากาศ:: | 6.5-7.5บาร์ |
| พื้นที่ทำงานสูงสุด:: | 560x720มม | ความแม่นยำของตำแหน่ง:: | 0.005มม |
| ทำซ้ำความแม่นยำของตำแหน่ง:: | 0.0025มม | ความเร็วแกนหมุน:: | 60KRPM |
| วิธีการเปลี่ยนเครื่องมือ:: | อัตโนมัติ | ||
| เน้น: | เครื่องเราเตอร์อัตโนมัติ,เครื่องกํากับ PCB |
||
สภาพการทํางาน:
| พลังงาน: | 3PH-AC380V+N+PE,50HZ |
| อุณหภูมิ: | 20±2°C/45%-65% |
| ความดันอากาศ: | 6.5-7.5bar |
ข้อมูลสินค้า:
| เส้น X,Y,Z | 560mm*700mm*40mm |
| อัตราการให้อาหารแกน X,Y | 30m/min |
| อัตราการอาหารแกน Z | 15m/min |
| พื้นที่ทํางานสูงสุด | 560mm*720mm |
| ความเร็วของสปินด์ | มาตรฐาน 60KRPM |
| วิธีการปรับปรุงความเย็นด้วยสปินด์ | การเย็นด้วยน้ํา |
| โหมดเปลี่ยนเครื่องมือ | การเปลี่ยนเครื่องมืออัตโนมัติ |
| ความแม่นยําของสถานที่: | 0.005 มิลลิเมตร |
| ซ้ําความแม่นยําของตําแหน่ง: | 0.0025 มิลลิเมตร |
| สปินด์สปัด: | 60KRPM |
| วิธีการเปลี่ยนเครื่องมือ: | อัตโนมัติ |
บริการของเรา:
คําอธิบาย:
เครื่องปรับเปลี่ยนและรุ่นใหม่ PCB routing
ระบบ QIC:
ปฏิบัติการสลับขาเครื่องกดขนาดใหญ่และขนาดเล็ก เพื่อรับรองความแม่นยําของบอร์ด PCB ขนาดเล็ก
การติดต่อไฟฟ้า CBDT การตรวจสอบอัตโนมัติหักเครื่องมือฟังก์ชันคือการตอบสนองในเวลาที่ถูกต้อง ไม่มีการตรวจสอบการรั่วไหลสําหรับเครื่องมือหัก, มันสามารถใช้เป็นฟังก์ชันการเจาะเร็ว
การปรับปรุงสปินด์:
ABL/WESTWIND 160-180KTDM สปินด์ระบายอากาศความเร็วสูง, การเจาะรูเล็กขนาด 100μm อย่างมั่นคง, หลุมใหญ่และช่องที่ดี
ระบบขับ:
มอเตอร์พลังงานสูงและแรงหมุนแรงสูงนําเข้า เพื่อให้ความเร็วของสปินด์สูง
ระบบส่ง:
Japan NSK สกรูนําความแม่นยําสูง (รวดเร็ว, เงียบ)
เครื่องนําเส้นตรงความแม่นยําของเยอรมัน Rexroth P ((ความแม่นยําสูง,อายุยาว)
เปลี่ยนเครื่องมือ:
เปลี่ยนเครื่องมือด้านบน: ความจุ 220 / pcs / แกน, เครื่องมือโดยไม่ต้องคอสามารถบรรลุได้, เวลาเปลี่ยนเครื่องมือสั้น, สะดวกสําหรับการเปลี่ยนแผ่น PCB, ไม่จําเป็นต้องเปลี่ยนตัวถือเครื่องมือ..
แปลงเครื่องมือด้านล่าง: ความจุใหญ่ 300 หน่วย, การจัดวางเครื่องมือโดยอัตโนมัติง่าย, การทํางาน, แปลงเครื่องมือ, ทําความสะอาดเครื่องมือ, มีผลกระทบเล็ก ๆ น้อย ๆ บน spindle.
โปรแกรมควบคุม:
ระบบควบคุมซอฟต์แวร์ที่พัฒนาอย่างสมบูรณ์แบบ และมั่นคง อินเตอร์เฟซที่น่ารักและฟังก์ชันการจําลองกราฟฟิก
ระบบการตอบสนอง
นําเข้า กําหนดการปิดเกรท กันฝุ่นดีและ antifouling
การตรวจจับเครื่องมือ:
การตรวจจับเครื่องมือที่นําเข้า สามารถตรวจสอบความยาวของเครื่องมือและกว้างของเครื่องมือได้ เพื่อให้แน่ใจถึงความแม่นยําของเส้นทาง

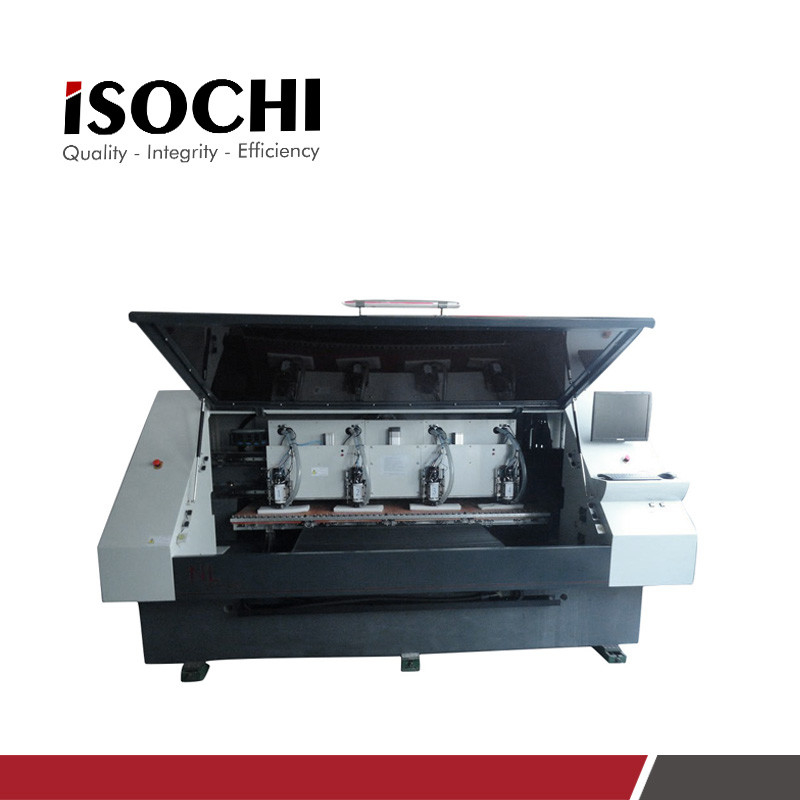

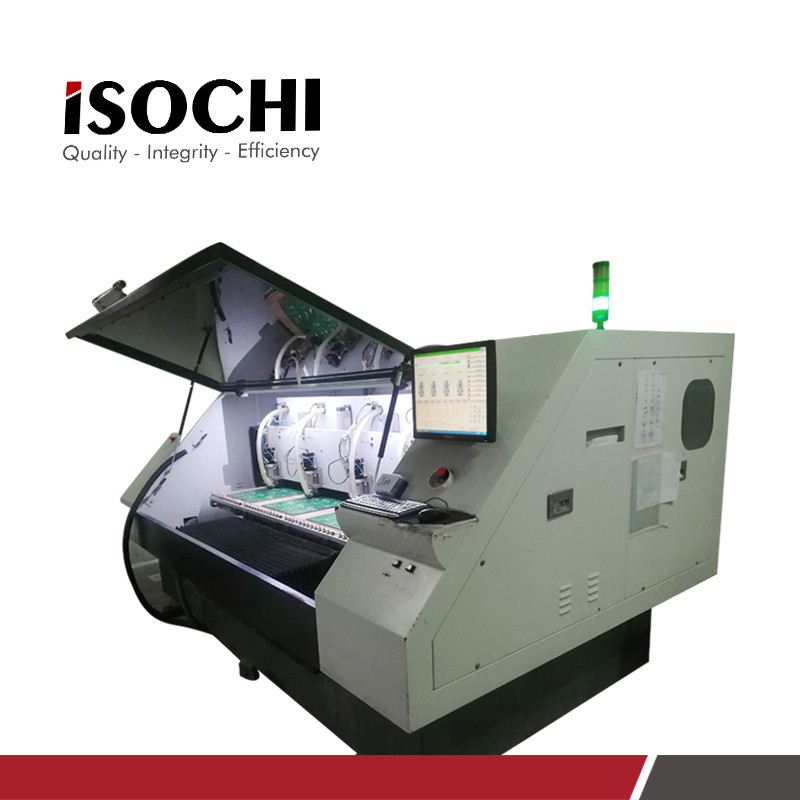

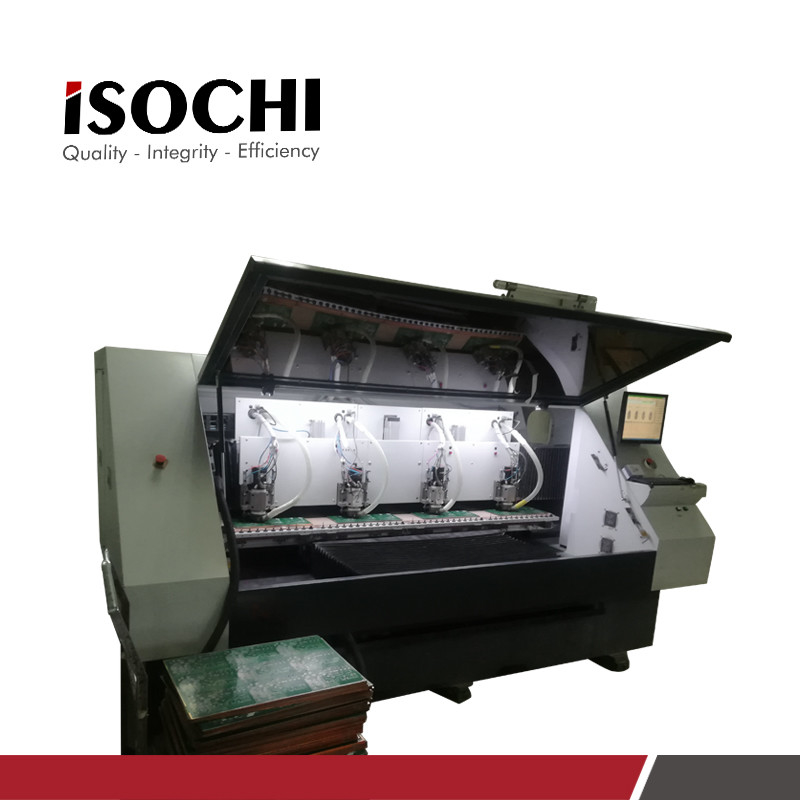

ภาพ:
