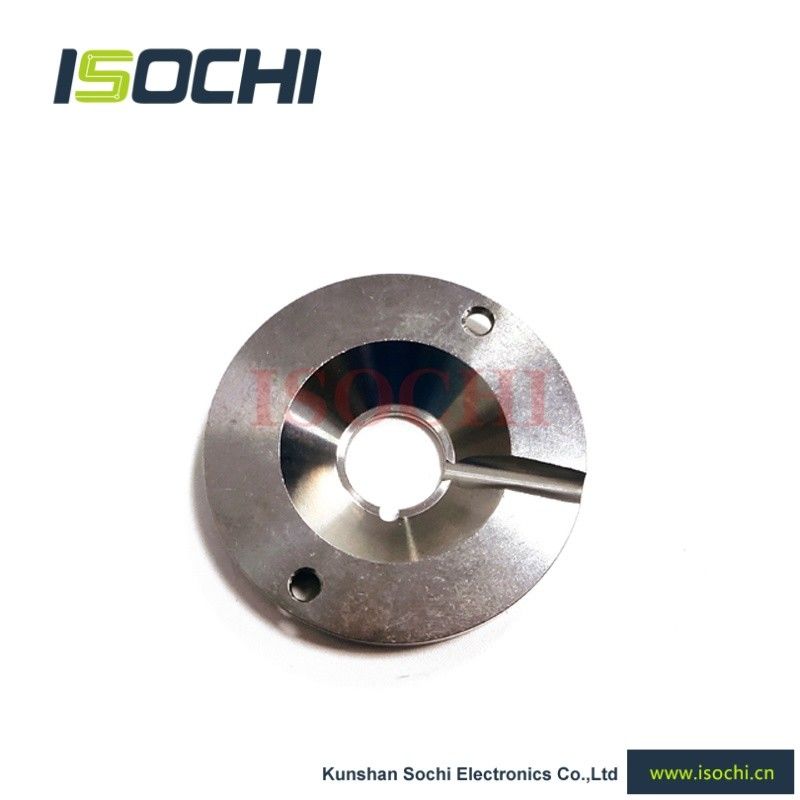

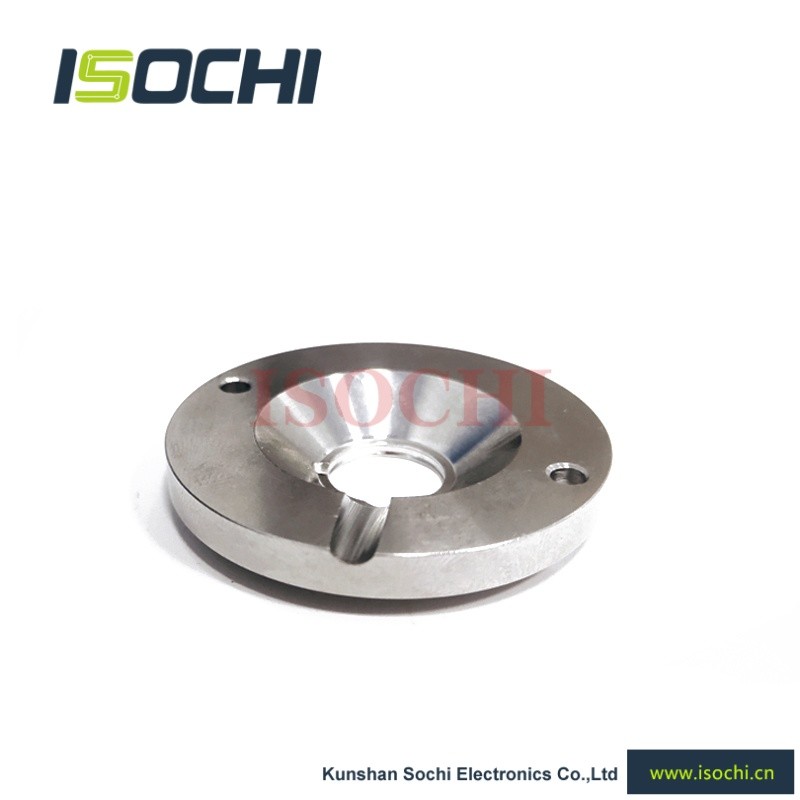

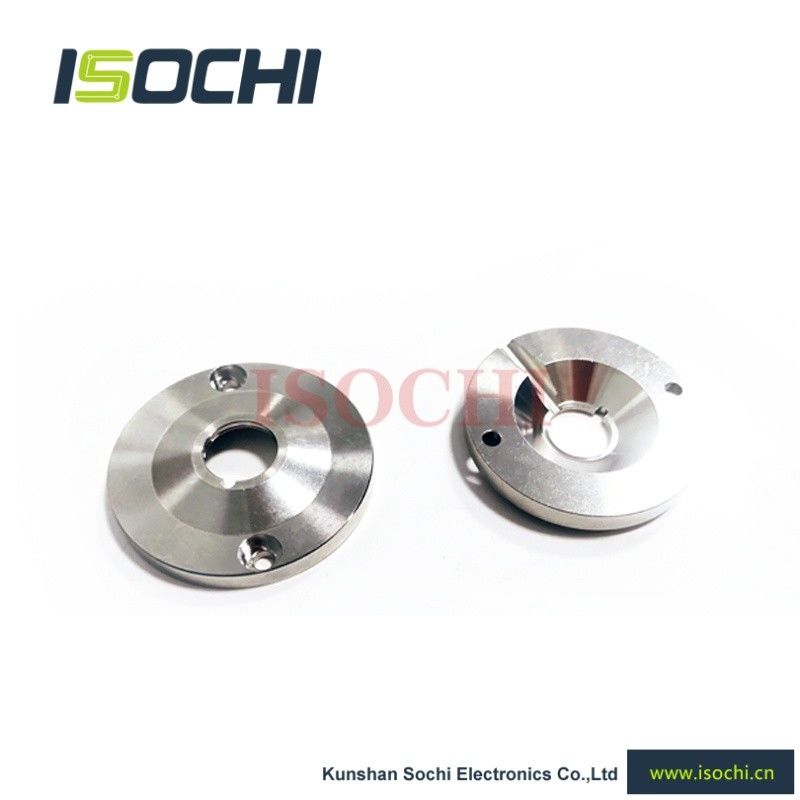

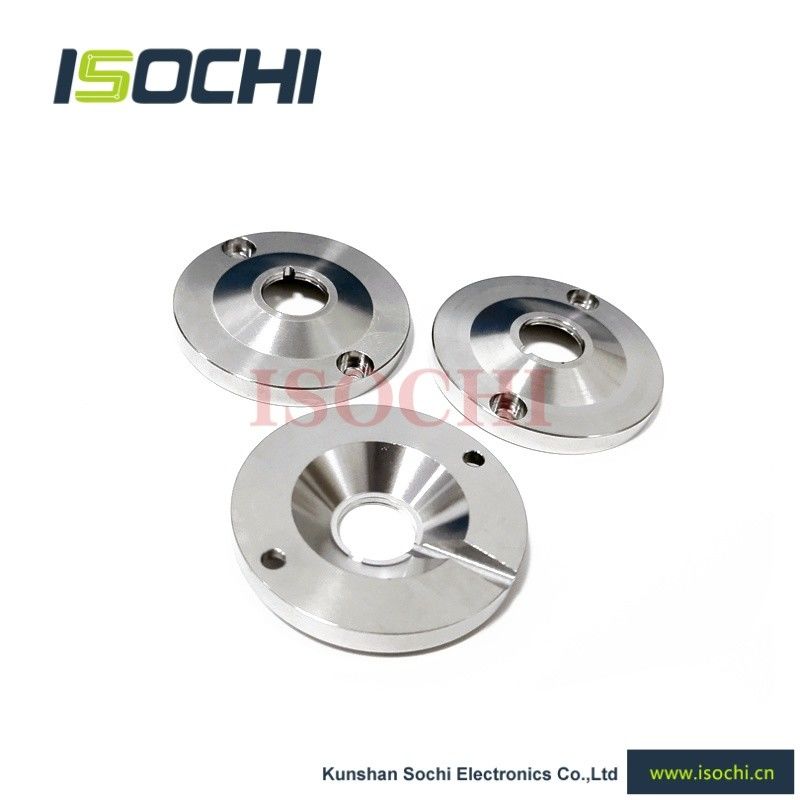

Schmoll 125krpm ความดันฐานเท้าสําหรับเครื่อง PCB Schmoll

หน่วยกองเท้าแรงกด:

ในกรณีที่เลือกแผ่นปิดและแผ่นรองถูกต้อง หน่วยเท้าแรงกดประกอบด้วยกระบอกซินโครนหมวกดูดชิปและเท้าแรงดันเป็นปัจจัยสําคัญที่ส่งผลกระทบต่อคุณภาพของการเจาะในอดีตเมื่อการเจาะรูที่มีกว้าง 0.5 มิลลิเมตรหรือมากกว่าในเงื่อนไขที่ CPK (ดัชนีความสามารถในการดําเนินงาน) ≥ 133 ด้านหลังของพื้นและความหยาบของผนังรู ≤ 25.4μm ถูกใช้ ปกติใช้ฝาดูดชิปคงและเท้าแรงดันหลุมเดียวเนื่องจากเส้นผ่าเจาะของแผ่นวงจรพิมพ์จะลดลงอย่างช้า ๆ (ปัจจุบันมักจะเน้นใน φ0.3mm ส่วนใหญ่ φ0.1 ~ 0.2mm)ความแม่นยําของการประกอบกองเท้าแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรง, ซึ่งส่งผลต่อความแม่นยําของการแปรรูป. เพื่อจุดนี้การออกแบบการสลับการประกอบขา. กว้างภายในของ φ8.5 มม. เป็นหน้าที่ในการเจาะรูใหญ่, และกว้างภายในของ φ2.5 มิลลิเมตร เป็นส่วนที่รับผิดชอบในการเจาะรูเล็ก ๆ น้อย ๆพื้นที่เปิดระหว่างกว้างภายในของเท้าแรงกดและเครื่องเจาะที่ชัดเจนกว่าที่ภายใต้เท้าแรงกดเดียวเครื่องสลับขาที่กระจายทั่วไปที่สุดในตลาดโดยหลักแล้วมันแบ่งออกเป็นสองแนวคิดการออกแบบ แนวคิดการออกแบบหนึ่งคือแนวคิดการออกแบบของการบูรณาการของเท้าแรงดันขนาดใหญ่และขนาดเล็กของบริษัท Schmoll ของเยอรมันขาแรงกดขนาดใหญ่และขนาดเล็กของโครงสร้างนี้อยู่บนแผ่นเลื่อนเรียบเดียวกัน, ตามที่แสดงในรูป 1. กระปุกอากาศถูกเชื่อมต่อโดยตรงกับการขับเคลื่อนแผ่นสไลด์, หรือสายสแตนเลสถูกใช้เพื่อขับเคลื่อนกระปุกอากาศข้อดีคือโครงสร้างค่อนข้างง่าย, การแปรรูปง่ายกว่าที่จะดําเนินการ, และกระบวนการที่ง่ายกว่าที่จะบํารุงรักษา.และเพียงสามสี่ของความดันเท้ารอบเครื่องเจาะเข้ากับชิ้นงานอย่างแน่นหนึ่งในสี่ของเท้าแรงกดต้องออกจากช่องสําหรับกดกดกดกดกดกดกดขนาดหลุมสวิทช์และสามารถพึ่งพากับเพียงแค่ที่ระยะไกลที่วางกดกดกดกดกดกดกดในการกดระบบชิ้นงานแนวคิดการออกแบบอีกอย่างคือ แนวคิดการออกแบบของหลุมขนาดใหญ่และขนาดเล็กแยกโดย Hitachi, ญี่ปุ่น ดังที่แสดงในรูปที่ 2. ขาแรงกดขนาดใหญ่และขนาดเล็กของโครงสร้างนี้ถูกติดตั้งอยู่ในที่นั่งขาแรงกดทรงโค้ง, ดังนั้นขาแรงกดสามารถเปลี่ยนระหว่างรูขนาดใหญ่และเล็ก.ข้อดีคือความดันเท้าอยู่ในตําแหน่งรูเล็ก, และบริเวณของเครื่องเจาะสามารถติดตั้งอย่างแน่น; ข้อเสียคือโครงสร้างที่ซับซ้อน, ด้านบนการเจาะคู่ทรงเส้นโค้งยากที่จะประมวลผล,และมันยากที่จะบํารุงรักษาระหว่างการใช้รูปแสดงผลของขนาดของเท้ากดและแรงกดแหลมลบบนแผ่นอลูมิเนียมระหว่างกระบวนการเจาะมันสามารถเห็นได้ชัดจากรูปว่าเท้ากดขนาดใหญ่เกินจะเท่าเทียมกันระหว่างการเจาะเนื่องจากผลของแรงกดเสี่ยง.แผ่นอลูมิเนียมถูกดูดซึมขึ้น ส่งผลให้มีรอยออก และมันง่ายที่จะทําให้มีการเบี่ยงเบนที่ใหญ่ในการเจาะการใช้เท้ากดขนาดเล็กอิสระสามารถลดการสับซ้อนของแผ่นอลูมิเนียมโดยความดันระยะว่างเนื่องจากการกระจายความจุของช่วงความดันและปรับปรุงความแม่นยําในการเจาะ จุดสําคัญของการออกแบบหมวกการสกัดฝุ่นคือประสิทธิภาพการสกัดฝุ่นอย่างมีประสิทธิภาพ ผลการวิเคราะห์ CFD ของ COMSOL แสดงอยู่ในรูป 3เส้นทางการไหลผ่านในหมวกการสกัดฝุ่นเป็นหลัก ๆ ติดต่อกับเส้นผ่าตัดภายนอกของกลม, เพื่อให้มีพื้นที่ตัดข้ามการดูดสูงสุด ตําแหน่งตั้งของช่องออกควรอยู่ใกล้ด้านล่างของหมวกดูดเท่าที่จะเป็นไปได้ซึ่งเป็นสิ่งที่ช่วยให้กระแสการไหลเวียนของ "หมวกล้าง", และในขณะเดียวกันเพื่อหลีกเลี่ยงการส่งผลกระทบการเข้าของช่องว่างในวงแหวนภายนอกของสปินด์และถูกปิดโดยสปินด์เคลื่อนที่ตั้งตรงโดยการใช้ช่องว่างเล็กที่สุดที่เป็นไปได้ระหว่างหมวกดูดฝุ่นและ shaft หลัก, เส้นสัมผัสของเส้นกลางของช่องออก และเส้น径ภายนอกของเส้นผ่าฝุ่น และการออกแบบน้ําหนักเบาที่สุดที่เป็นไปได้หมวกดูดฝุ่นสามารถดูดฝุ่นได้อย่างมีประสิทธิภาพ โดยระวังป้องกันการแทรกแซงทางไฟฟ้า.

รูปที่ 1

รูปที่ 2

รูปที่ 3

ทําไมเราล่ะ?

1วัตถุดิบของผลิตภัณฑ์ของเรามีคุณภาพดี และผลิตภัณฑ์ของเรามีคุณสมบัติทางกายภาพและเคมีที่ดี

2. เรามีนักออกแบบเทคนิคมืออาชีพ, ดําเนินงานใน CNC lathe สําหรับมากกว่า 10 ปี.

3. เสมอพยายามเพื่อความสมบูรณ์แบบของคุณภาพ การรักษาพื้นผิวของผลิตภัณฑ์เป็นอย่างละเอียด, ไม่มี burr, และควบคุมอย่างเคร่งครัดทุกรายละเอียด

4ความเป็นความลับอย่างเคร่งครัด การบริการอย่างมืออาชีพ ราคาที่เหมาะสม คุณภาพยอดเยี่ยม การทํางานที่ละเอียด

เกี่ยวกับการจัดส่ง:

ผลิตภัณฑ์มาตรฐานทั่วไปถูกจัดส่งภายใน 3 วัน และจะส่งตามลําดับที่สั่ง

เกี่ยวกับแพคเกจ:

กระป๋องลดความอัดอัดกระแทก กล่องปิดรอบๆ แพ็คเกจสินค้าที่อร่อย ลดความเสียหายของสินค้าในการขนส่ง

เรื่องหลังการขาย:

หากคุณมีคําถามเกี่ยวกับผลิตภัณฑ์, กรุณาติดต่อเราภายใน 15 วันหลังจากได้รับสินค้า, และเราจะจัดการอย่างถูกต้องและพึงพอใจลูกค้าตามข้อตกลง.
