| สถานที่กำเนิด: | จางซึ |
|---|---|
| ชื่อแบรนด์: | ISOCHI |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | 180krpm |
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจา |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | โดยปกติในแพ็คเกจมาตรฐานบรรจุกล่องสามารถตอบสนองความต้องการของ Custormer |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, Paypal |
| สามารถในการผลิต: | 300 ชิ้น / ชิ้นต่อสัปดาห์ |
| ชื่อแบรนด์: | ไอโซจิ | สถานที่กําเนิด:: | จางซู, จีน |
|---|---|---|---|
| วัสดุ: | อลูมิเนียม | กำหนดเอง:: | ใช่ |
| เวลานำ:: | 7 วันหลังจากชำระเงิน | การใช้งาน:: | เครื่องเจาะ Schmoll |
| เน้น: | ส่วนประกอบของเท้าแรงดัน,ส่วนเท้าแรงดัน |
||

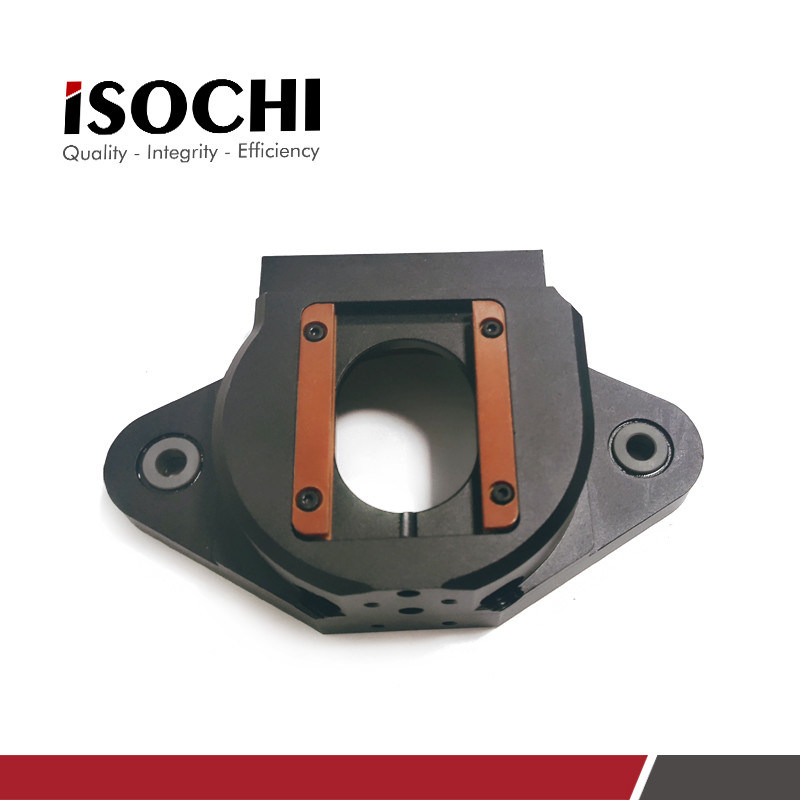

ความเร็วสูง ความดันเท้าถ้วยสําหรับ pcb cnc Schmoll เครื่องเจาะ 180krpm สปินด์
คําอธิบาย:
กล่องเท้าแรงกดเป็นอุปกรณ์ที่จําเป็นต้องใช้ เพื่อให้เกิดการดูดระบายความร้อนของเท้าแรงกด และการเจาะที่มีคุณภาพสูง และยังมีบทบาทสําคัญในการเจาะคุณภาพ
| ชื่อแบรนด์ | โซชิ | สถานที่กําเนิด | จางซู, จีน |
| วัสดุ | อลูมิเนียม | ปรับแต่ง: | ใช่ |
| ระยะเวลา: | 7 วันหลังจากการชําระเงิน | การใช้งาน: | เครื่องเจาะ CNC PCB Schmoll |
หน่วยกองเท้าแรงกด:
ในกรณีที่เลือกแผ่นปิดและแผ่นรองถูกต้อง หน่วยเท้าแรงกดประกอบด้วยกระบอกซินโครนหมวกดูดชิปและเท้าแรงดันเป็นปัจจัยสําคัญที่ส่งผลกระทบต่อคุณภาพของการเจาะในอดีตเมื่อการเจาะรูที่มีกว้าง 0.5 มิลลิเมตรหรือมากกว่าในเงื่อนไขที่ CPK (ดัชนีความสามารถในการดําเนินงาน) ≥ 133 ด้านหลังของพื้นและความหยาบของผนังรู ≤ 25.4μm ถูกใช้ ปกติใช้ฝาดูดชิปคงและเท้าแรงดันหลุมเดียวเนื่องจากเส้นผ่าเจาะของแผ่นวงจรพิมพ์จะลดลงอย่างช้า ๆ (ปัจจุบันมักจะเน้นใน φ0.3mm ส่วนใหญ่ φ0.1 ~ 0.2mm)ความแม่นยําของการประกอบกองเท้าแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรงกดแรง, ซึ่งส่งผลต่อความแม่นยําของการแปรรูป. เพื่อจุดนี้การออกแบบการสลับการประกอบขา. กว้างภายในของ φ8.5 มม. เป็นหน้าที่ในการเจาะรูใหญ่, และกว้างภายในของ φ2.5 มิลลิเมตร เป็นส่วนที่รับผิดชอบในการเจาะรูเล็ก ๆ น้อย ๆพื้นที่เปิดระหว่างกว้างภายในของเท้าแรงกดและเครื่องเจาะที่ชัดเจนกว่าที่ภายใต้เท้าแรงกดเดียวเครื่องสลับขาที่กระจายทั่วไปที่สุดในตลาดโดยหลักแล้วมันแบ่งออกเป็นสองแนวคิดการออกแบบ แนวคิดการออกแบบหนึ่งคือแนวคิดการออกแบบของการบูรณาการของเท้าแรงดันขนาดใหญ่และขนาดเล็กของบริษัทชมอลล์ของเยอรมนีขาแรงกดขนาดใหญ่และขนาดเล็กของโครงสร้างนี้อยู่บนแผ่นเลื่อนเรียบเดียวกันตามที่แสดงในรูปที่ 2 กระปุกอากาศถูกเชื่อมต่อโดยตรงกับการขับเคลื่อนแผ่นสไลด์ หรือใช้เชือกสายเหล็กในการขับเคลื่อนกระปุกอากาศข้อดีคือโครงสร้างค่อนข้างง่าย, การแปรรูปง่ายกว่าที่จะดําเนินการ, และกระบวนการที่ง่ายกว่าที่จะบํารุงรักษา.และเพียงสามสี่ของความดันเท้ารอบเครื่องเจาะเข้ากับชิ้นงานอย่างแน่นหนึ่งในสี่ของเท้าแรงกดต้องออกจากช่องสําหรับกดกดกดกดกดกดกดขนาดหลุมสวิทช์และสามารถพึ่งพากับเพียงแค่ที่ระยะไกลที่วางกดกดกดกดกดกดกดในการกดระบบชิ้นงานแนวคิดการออกแบบอีกอย่างคือ แนวคิดการออกแบบของหลุมขนาดใหญ่และขนาดเล็กแยกโดย Hitachiขาแรงกดขนาดใหญ่และขนาดเล็กของโครงสร้างนี้ถูกติดตั้งอยู่ในที่นั่งขาแรงกดทรงโค้ง, เพื่อให้ขาแรงกดสามารถสลับระหว่างรูขนาดใหญ่และเล็กข้อดีคือความดันเท้าอยู่ในตําแหน่งรูเล็ก, และบริเวณของเครื่องเจาะสามารถติดตั้งอย่างแน่น; ข้อเสียคือโครงสร้างที่ซับซ้อน, ด้านบนการเจาะคู่ทรงเส้นโค้งยากที่จะประมวลผล,และมันยากที่จะบํารุงรักษาระหว่างการใช้รูปแสดงผลของขนาดของเท้ากดและแรงกดแหลมลบบนแผ่นอลูมิเนียมระหว่างกระบวนการเจาะมันสามารถเห็นได้ชัดจากรูปว่าเท้ากดขนาดใหญ่เกินจะเท่าเทียมกันระหว่างการเจาะเนื่องจากผลของแรงกดเสี่ยง.แผ่นอลูมิเนียมถูกดูดซึมขึ้น ส่งผลให้มีรอยออก และมันง่ายที่จะทําให้มีการเบี่ยงเบนที่ใหญ่ในการเจาะการใช้เท้ากดขนาดเล็กอิสระสามารถลดการสับซ้อนของแผ่นอลูมิเนียมโดยความดันระยะว่างเนื่องจากการกระจายความจุของช่วงความดันและปรับปรุงความแม่นยําในการเจาะ จุดสําคัญของการออกแบบหมวกการสกัดฝุ่นคือประสิทธิภาพการสกัดฝุ่นอย่างมีประสิทธิภาพ ผลการวิเคราะห์ CFD ของ COMSOL แสดงอยู่ในรูป 4เส้นทางการไหลผ่านในหมวกการสกัดฝุ่นเป็นหลัก ๆ ติดต่อกับเส้นผ่าตัดภายนอกของกลม, เพื่อให้มีพื้นที่ตัดข้ามการดูดสูงสุด ตําแหน่งตั้งของช่องออกควรอยู่ใกล้ด้านล่างของหมวกดูดเท่าที่จะเป็นไปได้ซึ่งเป็นสิ่งที่ช่วยให้กระแสการไหลเวียนของ "หมวกล้าง", และในขณะเดียวกันเพื่อหลีกเลี่ยงการส่งผลกระทบการเข้าของช่องว่างในวงแหวนภายนอกของ spindle และถูกปิดโดย spindle เคลื่อนย้ายตั้งโดยการใช้ช่องว่างเล็กที่สุดที่เป็นไปได้ระหว่างหมวกดูดฝุ่นและ shaft หลัก, เส้นสัมผัสของเส้นกลางของช่องออก และเส้น径ภายนอกของเส้นผ่าฝุ่น และการออกแบบน้ําหนักเบาที่สุดที่เป็นไปได้หมวกดูดฝุ่นสามารถดูดฝุ่นได้อย่างมีประสิทธิภาพโดยระวังป้องกันการแทรกแซงทางไฟฟ้า.
รูปแบบและวัสดุของเท้าแรงดัน:
หน้าที่หลักของเท้าแรงดันคือการคอมเพ็คระบบชิ้นงานสร้างระบบการกระบวนการที่ดีกว่าการออกแบบเครื่องเจาะเครื่องจักรกลหลายยี่ห้อ ผู้ผลิตโดยพิจารณาต่าง ๆวัสดุของเท้าแรงดันคือวัสดุโลหะและวัสดุที่ไม่ใช่โลหะวัสดุโลหะส่วนใหญ่คือเหล็กไร้ขัด (มักเป็น SUS304) และวัสดุทองแดง (C3604BD เท่ากับ HPb59-1) วัสดุที่ไม่ใช่โลหะส่วนใหญ่คือ PA66, PA6, POM และ PUความคิดหลักในการใช้วัสดุโลหะคือความแข็งแรงที่สูงความทนทานต่อการสวมใส่และอายุการใช้งานยาวนาน (ปกติสามารถใช้ได้ 8-10 เดือน) ข้อเสียคือผลผ่อนคลายไม่ชัดเจนและมันไม่ได้ตั้งคงเป็นเวลานานการใช้วัสดุยางอุตสาหกรรม, PA6 PA66) โดยเฉพาะอย่างยิ่งพิจารณาลักษณะการซึมสั่นสะเทือนที่ดี สําหรับกระบวนการกระแทกมันสามารถบรรลุผลการซึมสั่นสะเทือนที่สําคัญและความขยายสามารถลดลงในเวลาสั้น. ข้อเสียคือความแข็งแรงค่อนข้างต่ําและมันไม่ทนต่อการสวมใส่. ชีวิตสั้น, โดยปกติประมาณสัปดาห์. โดยใช้ ABAQUS ซอมซอฟต์แวร์, ปรับวัสดุเท้ากด,การวิเคราะห์ด้วยแรงกดเท้า 100N และความว่างในระยะว่าง 10kpa, และวิเคราะห์การใช้เท้ากดแข็งและเท้ากด PU.คอร์บด้านบนและด้านล่าง ตามลําดับแสดงคอร์บการขยับตัวเลขของ "จุดเจาะ" ภายใต้เท้าเครื่องกดเหล็กและเท้าเครื่องกด PUสามารถเห็นได้ว่าเท้ากดกระแทกกับแรงกดเท้ากดและ oscillates และ oscillation attenuates ระดับปกติภายใน 0.06Sขาเครื่องกด PU มีผลในการดูดซึมการสั่นสะเทือนที่สําคัญ. หลังจากที่การสั่นสะเทือนเริ่มต้น, "จุดเจาะลง" ได้รับความมั่นคงอย่างรวดเร็ว. ความมั่นคงได้รับการประมาณ 0.001S.ผู้ผลิตเครื่องเจาะส่วนใหญ่ในปัจจุบันใช้เท้าแรงกาวอุตสาหกรรม.
เครื่องเจาะ CNC เป็นอุปกรณ์ที่สําคัญในการประมวลผลแผ่นวงจรพิมพ์ คุณภาพการประมวลผลของมันมีผลกระทบมากต่อผลงานของผลิตภัณฑ์อิเล็กทรอนิกส์
โครงสร้างรวมของฝาปิดชิปและเท้าแรงดันเป็นหนึ่งในปัจจัยหลักที่ส่งผลต่อคุณภาพของการแปรรูปรูการออกแบบที่ดีและการผสมผสานโครงสร้างรวมของหมวกดูดและเท้าแรงกด
ความกดดันที่เหมาะสม ความกดดันเท้าและการตั้งค่าความกดดันลบในการดูดระยะว่างเป็นกุญแจในการรับประกันการเจาะที่มีคุณภาพสูงของแผ่นวงจรพิมพ์การออกแบบช่องว่างระหว่างหมวกดูดชิปและสปินเดิลให้เล็กที่สุดเท่าที่จะทําได้, เส้นสัมผัสของเส้นเวกเตอร์ศูนย์การออก และเส้น径ภายนอกของเส้นสไพร่ฝุ่น และการออกแบบมวลที่เบาที่สุดรวมกันกับยางอุตสาหกรรมที่มีผลการดูดซึมสั่นสะเทือนที่ดี, ความดันเท้าแรงกดตั้งอยู่ที่ประมาณ 100 N และความดันลบระยะว่างระยะว่างประมาณ 10 kPa ซึ่งสามารถบรรลุการถอนฝุ่นอย่างมีประสิทธิภาพและการเจาะฝุ่นที่มีคุณภาพสูง
การเลือกวัสดุแท้:
อลูมิเนียม
(1) น้ําหนักเบา ความแข็งแรงดี และความแข็งแรงสูง
(2) ทนไฟได้ดี
(3) อุปกรณ์รีไซเคิลได้ง่าย ไม่ก่อให้เกิดมลพิษ และเป็นมิตรกับสิ่งแวดล้อม
กระบวนการบริการที่กําหนดตามความต้องการ:
ส่งภาพ / ตัวอย่างและปริมาณ - ราคา-สัญญา-ผลิต-การบําบัดพื้นผิว - การวัดความแม่นยํา - การบรรจุสินค้าเสร็จ - การตรวจสอบก่อนการจัดส่ง - การจัดส่ง
ทําไมเราล่ะ?
1วัตถุดิบของผลิตภัณฑ์ของเรามีคุณภาพดี และผลิตภัณฑ์ของเรามีคุณสมบัติทางกายภาพและเคมีที่ดี
2. เรามีนักออกแบบเทคนิคมืออาชีพ, ดําเนินงานใน CNC lathe สําหรับมากกว่า 10 ปี.
3. เสมอพยายามเพื่อความสมบูรณ์แบบของคุณภาพ การรักษาพื้นผิวของผลิตภัณฑ์เป็นอย่างละเอียด, ไม่มี burr, และควบคุมอย่างเคร่งครัดทุกรายละเอียด
4ความเป็นความลับอย่างเคร่งครัด การบริการอย่างมืออาชีพ ราคาที่เหมาะสม คุณภาพยอดเยี่ยม การทํางานที่ละเอียด

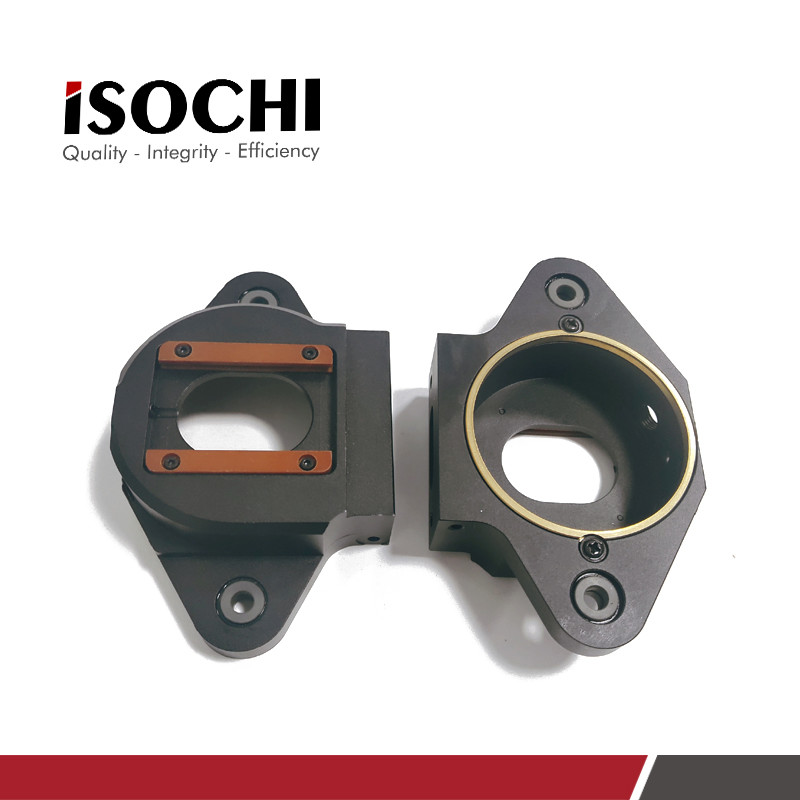

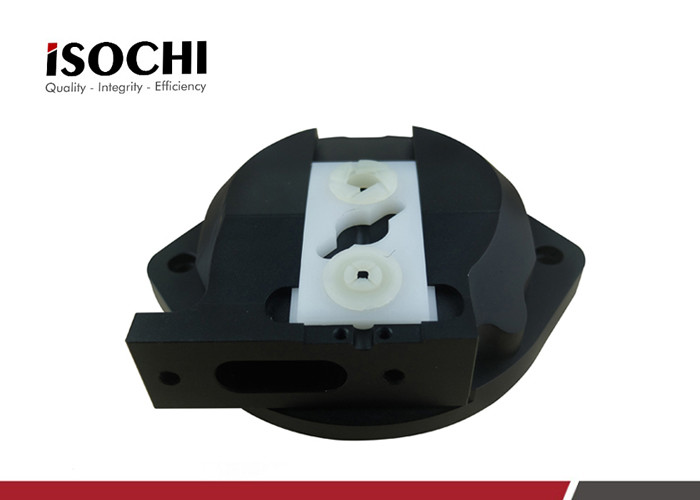

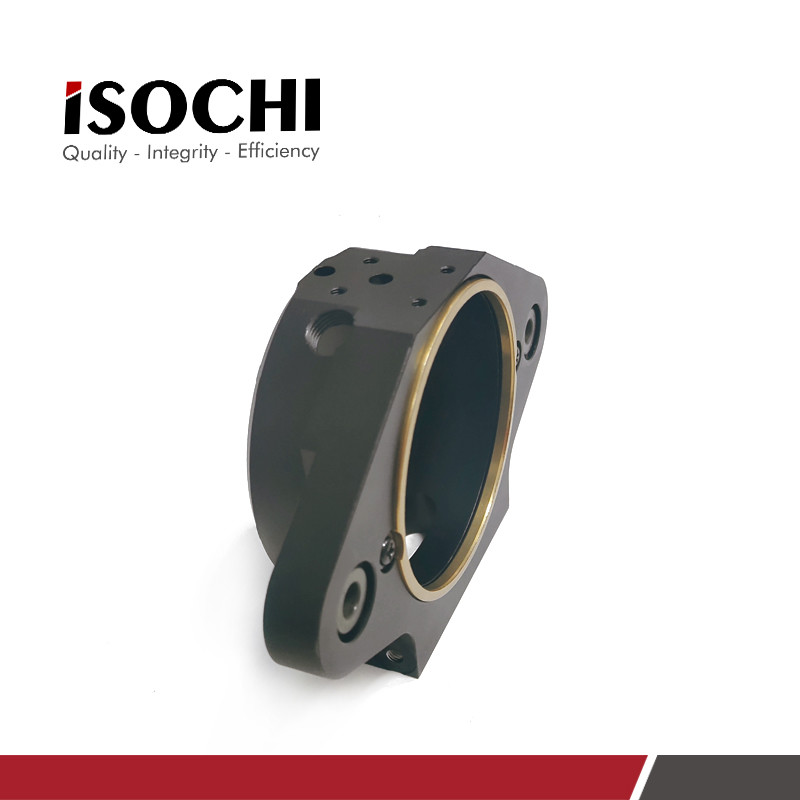

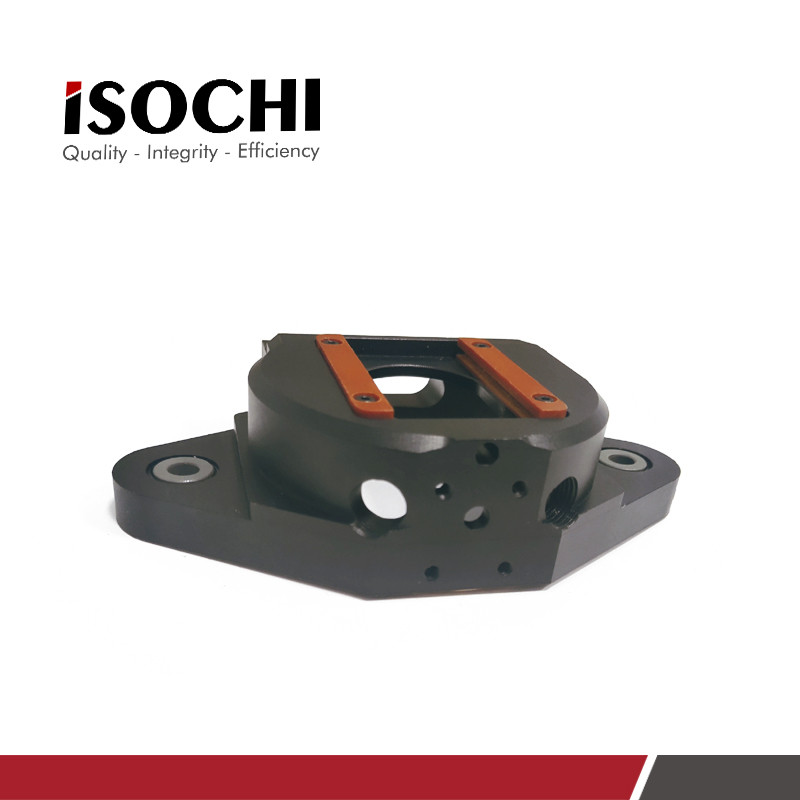

การแสดงสินค้า:
